RJ45 je druh informácií (tj oznámenie terminálu) zásuvka v systéme elektroinštalácie. To je bežne používané v DTE (data koncové zariadenia) typu Ethernet sieťová karta, router rozhranie Ethernet a DCE (digitálne komunikačné zariadenia) pre prepínače, napríklad spojovacie sieťové zariadenia, počítače, smerovače a prepínače.
RJ45 a RJ11 sú veľmi podobné, ale majú len 4 piny (8 pin pre RJ45). Často sa používa na pripojenie modemu modemy alebo telefóny v počítačových systémoch.
Pretože RJ45 a RJ11 sú veľmi podobné, čo je medzi nimi rozdiel?
Po prvé: Konštrukcia je iný
RJ45 conenctor je s 8 drážkami a 8 kontakty (8p8c); RJ11 conenctor má zvyčajne len 6 drážok a 4 kontakty (6P4C). Preto je väčšia ako RJ11 konektor RJ45 conenctor.
Po druhé: poradie riadkov štandardného

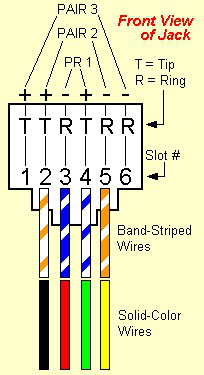

Konektor RJ11 všeobecne má len 6 drážok a 4 kontakty a jeho postupnosť je stanovená, ako je uvedené nižšie:
RJ45 conenctor má dve línie poradí normy, konkrétne T-568A a T-568B. Zodpovedajúce postupnosť pinu 1 na pin 8 je:
T-568A:White green、green、white orange、blue、white blue、orange、white brown、brown
T-568B:white orange、orange、White green、blue、white blue、green、white brown、brown
Zvyčajne sa používajú rôzne normy a konečné kábel je vyrobený z straight-through a cross-typu. Ak chcete vytvoriť straight-through káblom, oba konce kábla môžete káblové podľa rovnakého štandardu (T-568A alebo T-568B). Ak chcete si vyrobiť krížený kábel, oba konce kábla by wired s rozličnými normami.
Po tretie: rozhranie veľkosť conenctor
Fyzicky, RJ11 rozhranie je nepatrne menší ako RJ45 rozhranie, ktoré umožňuje ľahké si myslieť, že môžu pracovať spolu, ale vlastne nie. Pretože RJ11 nie je medzinárodne štandardizovaný, jeho veľkosť, vloženie silu, uhol, sú nie jednotne v súlade s medzinárodnými štandardný konektor požiadaviek na dizajn, takže to nie je možné zabezpečiť za interoperabilné a nútenej použitie môže dokonca spôsobiť škody na obaja. Uistite sa, že jasne rozlišovať pri skutočnom použití.
